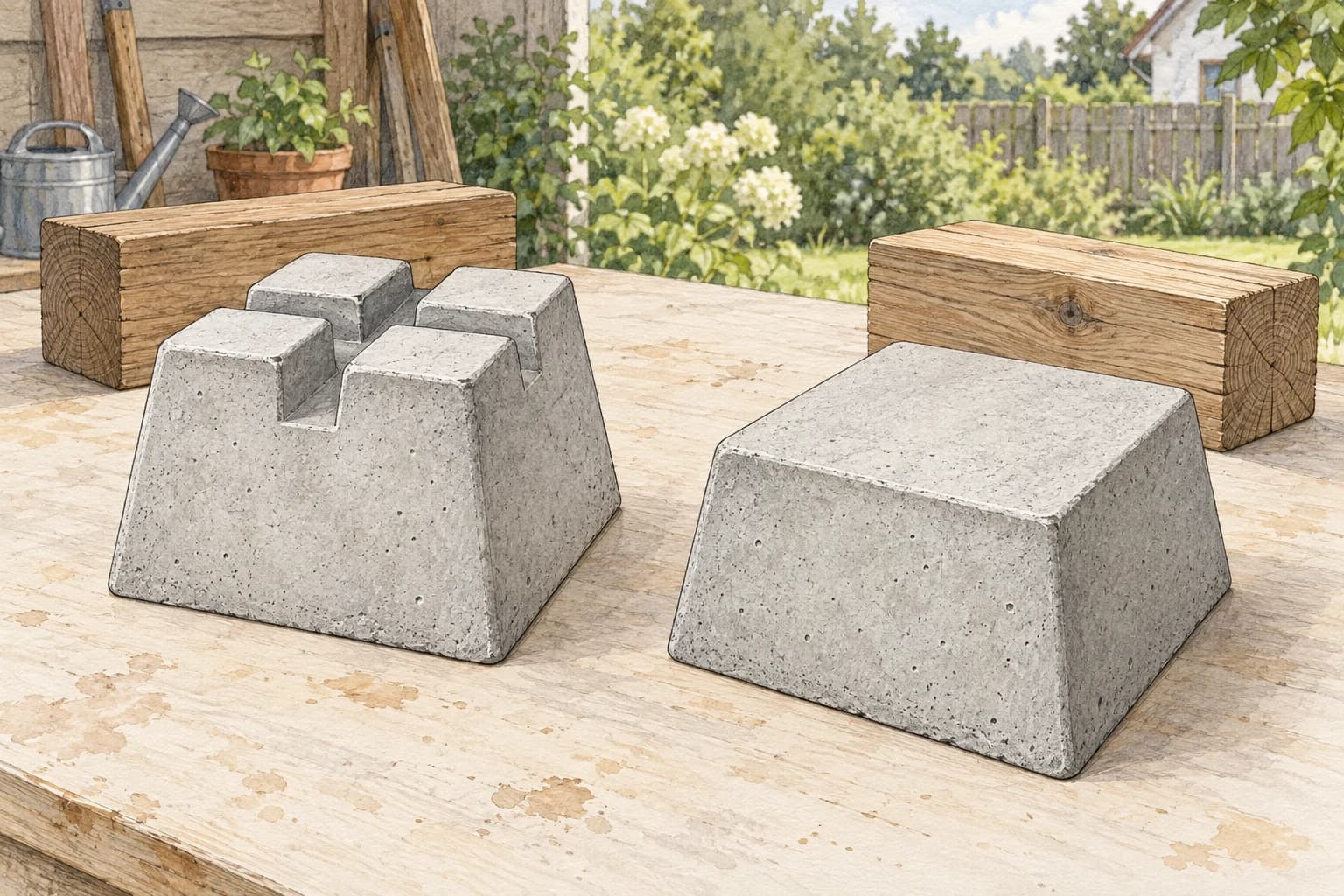

Блок с пазами или без пазов: что выбрать под обвязку

Блок с пазами имеет заданную посадку под древесину. У блока без пазов сверху ровная площадка, а положение балки и крепление нужно решить отдельно. Выбор зависит от сечения обвязки и устройства узла опирания.

Ни один из вариантов не становится лучше во всех случаях. Для сравнения сначала нужно знать, что именно будет лежать на опоре.

Что даёт паз

Паз помогает расположить доску или брус на верхней части блока. У кросс-блока каналы пересекаются. При раскладке проверьте ширину посадки и разверните блок так, как требуется по схеме.

В каталоге Rockblock КБ50 указан под доску 50×100 мм, а КБ150 — под брус 150×150 мм. У КБ50/100 заявлена посадка под древесину шириной 50 или 100 мм. Подходящую модель всё равно проверяют по её чертежу и фактической древесине.

Паз не подбирает сечение балки за вас. Если для каркаса нужна определённая балка, сначала исходят из неё, а не меняют её размер ради понравившегося блока.

Когда рассматривают ровную площадку

У блока без пазов нет выступов, задающих положение древесины. Его можно рассматривать для узла с плоской опорной частью, если соответствуют размеры площадки, нагрузка и требования к изделию.

Например, ББП Rockblock имеет габариты 270×270×120 мм. Эти размеры описывают весь блок. Их нельзя автоматически принимать за размеры полезной верхней площадки: перед заказом нужно проверить чертёж и площадь контакта.

Ровная площадка требует продуманного положения балки. Нельзя рассчитывать только на то, что тяжесть постройки сама удержит любой узел. Требования к фиксации определяют для конструкции целиком.

Проверьте фактическое сечение древесины

Возьмите рулетку или подходящий измерительный инструмент и замерьте ту доску или брус, которые будут использоваться. Номинальный размер в заказе и фактический после обработки могут отличаться.

Сопоставьте ширину и высоту древесины с посадкой. Если предусмотрена прокладка между бетоном и деревом, её тоже учитывают при проверке узла. Нужный зазор и глубину опирания берут из решения для изделия и конструкции.

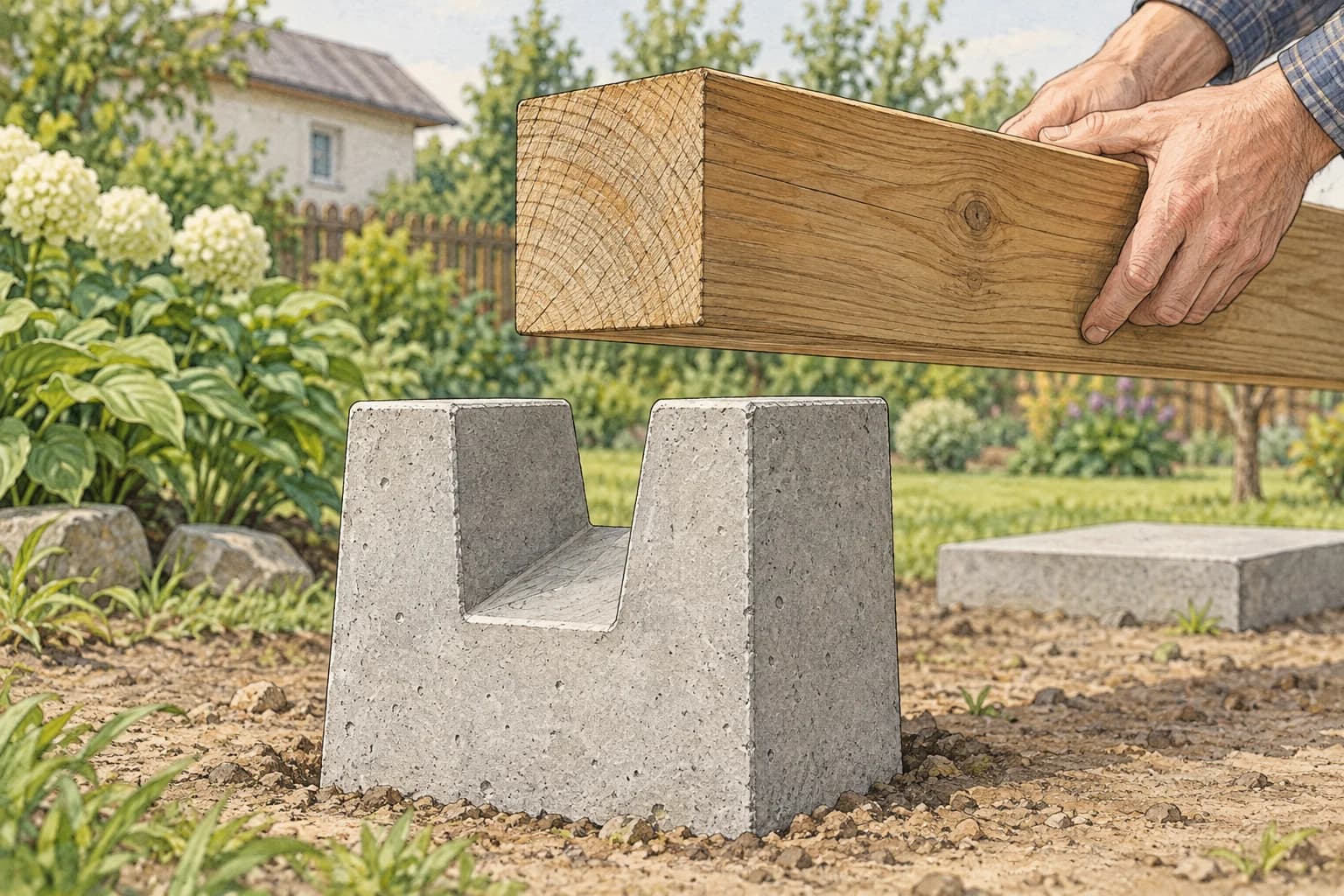

Древесину не следует забивать в тесный паз. Сбивать бетонные выступы или подпиливать несущую балку ради посадки также нельзя без согласованного решения. Лучше обнаружить несовпадение на образце до заказа всей партии.

Паз и крепёж решают разные задачи

Форма верхней площадки помогает разместить элемент, но не заменяет проверку сдвига, отрыва и устойчивости. Это особенно важно для построек с крышей, стоек и высоких настилов.

В узле могут понадобиться отдельные крепления. Их тип и возможность установки в конкретный блок нужно подтвердить. Нельзя считать, что любое бетонное изделие допускает сверление в произвольном месте.

Узел защиты древесины от влаги также выбирают отдельно. Ни паз, ни ровная площадка сами по себе не решают этот вопрос.

Сравните высоту и всю комплектацию

Если меняете одну модель на другую, проверьте отметку верха балки. Разница общей высоты блока и глубины посадки может изменить положение каркаса, даже когда изделия кажутся почти одинаковыми.

Посчитайте стоимость всего узла: блока, подходящих креплений, предусмотренных прокладок и работы по установке. Допустимую нагрузку сверяйте по данным изготовителя; вес блока или наличие паза не дают её значения.

Если в одном основании нужны разные модели, отметьте их на плане. Смешивать изделия без проверки высоты, посадки и условий работы не стоит.

Как выбрать без лишних переделок

Сначала определите сечение обвязки и узел опирания. Затем проверьте посадку по чертежу, примерке или замерам образца. После этого сверьте высоту, допустимые нагрузки и крепления.

Для подбора пришлите схему каркаса, фотографию или замер древесины и желаемую высоту её опирания. Так проще сравнить кросс-блок и модель без пазов для вашей задачи.
